12월23일 아퀼라 헤드라이트 카울 장착기

며칠전 헤드라이트카울이 도착했습니다.

날씨가 너무 추워서 엄두도 못내다가 오늘 드디어 육각렌치세트와

몽키스페너 하나 달랑 들고 작업을 해봤네요^^

40여분정도 혼자 낑낑대며 작업을 완료 했습니다.

혹시나 저 같은 바린이 회원님을 위해 도움이 될까 해서

어설프나마 장착후기를 올려봅니다

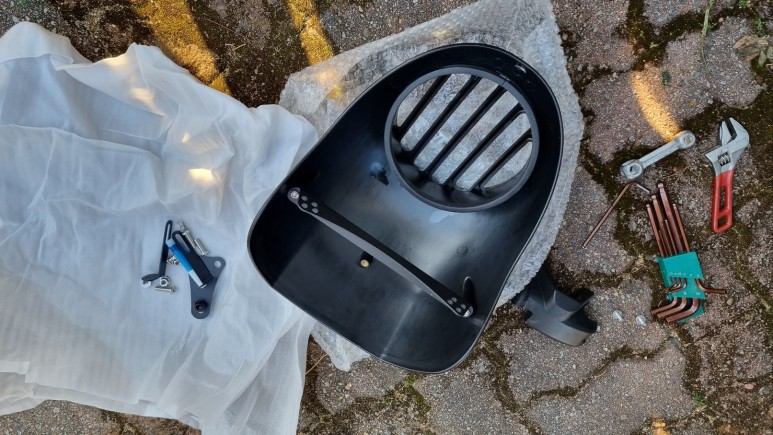

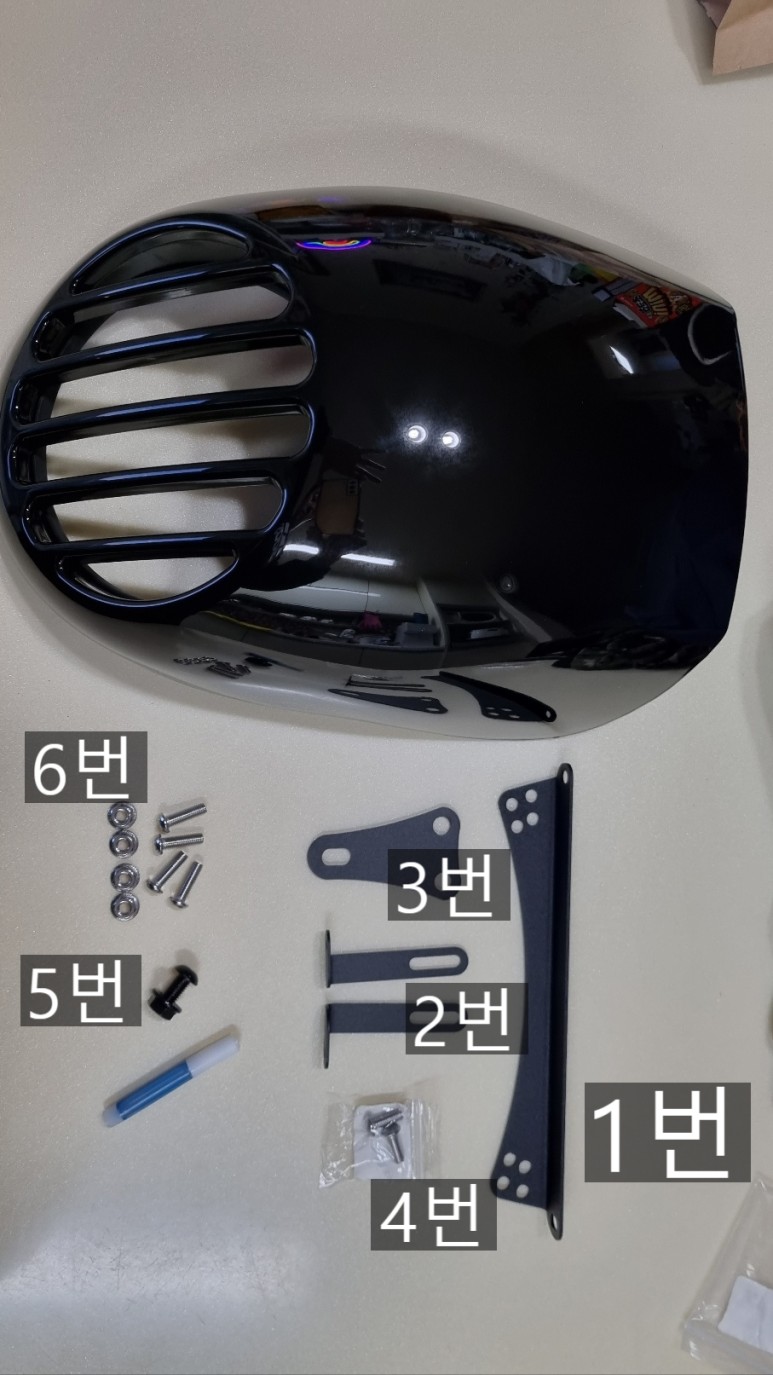

먼저 구성품들입니다.

제대로 된 명칭은 잘 몰라서 번호로 설명을 해드릴께요^^

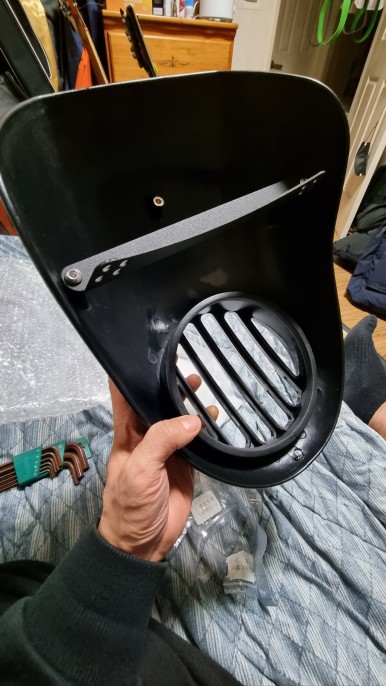

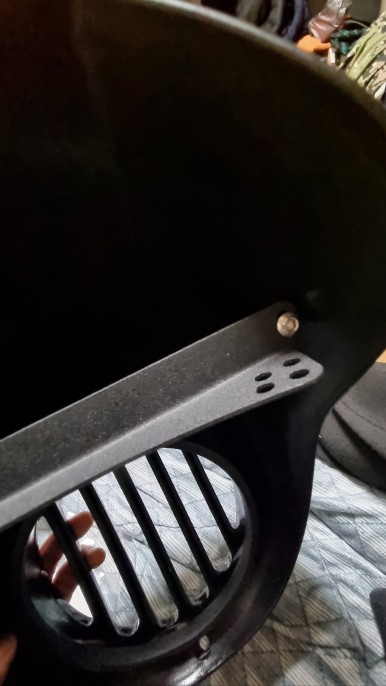

제일 먼저 1번 브라켓을 그림과 같이 장착을 해줍니다.

4번 볼트가 제짝이고 흔들리지 않을때까지 천천히 계속 조여주는게

관건입니다.(육각렌치 4mm)

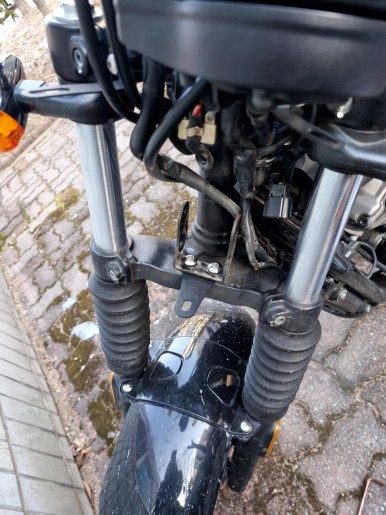

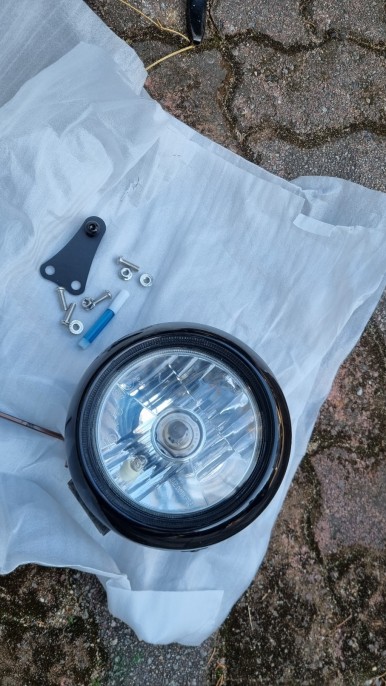

이후에 헤드라이트를 분리하는건데 우측에 보시면 헤드라이트를 고정하고 있는 볼트 2개를 풀어주시고 램프에 연결된 전원 케이블을 분리 시켜 주시면 간단하게 해결됩니다.

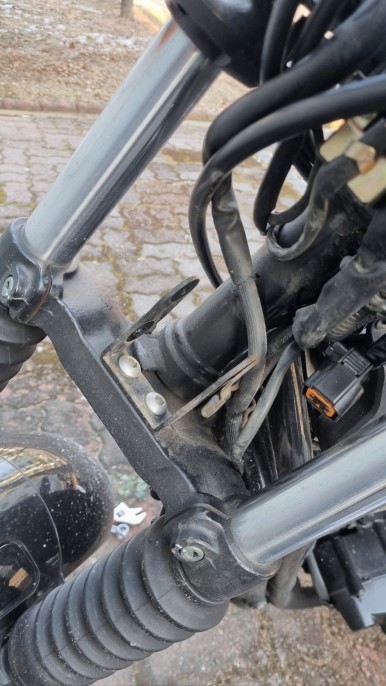

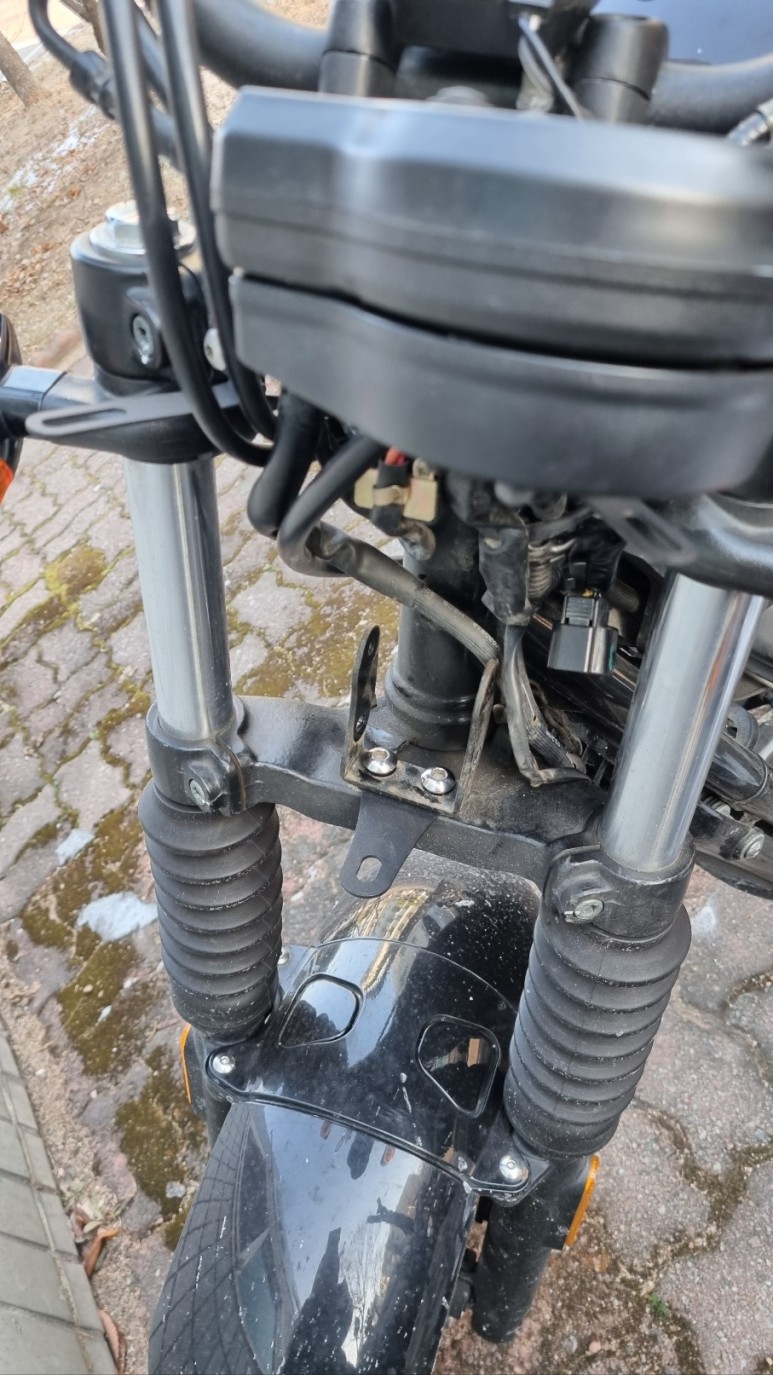

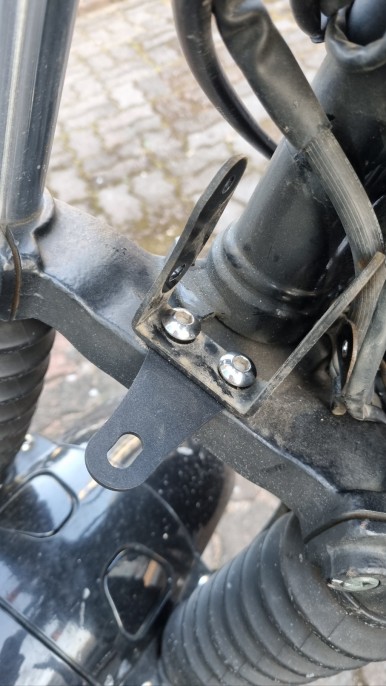

그리고 헤드라이트를 고정하고 있던 브라켓을 분리한 후 3번 부품을 그 밑으로 다시 세팅한 후 흔들리지 않게 천천히 조여줍니다.

볼트는 기존것으로 사용하시면 됩니다.(4mm육각)

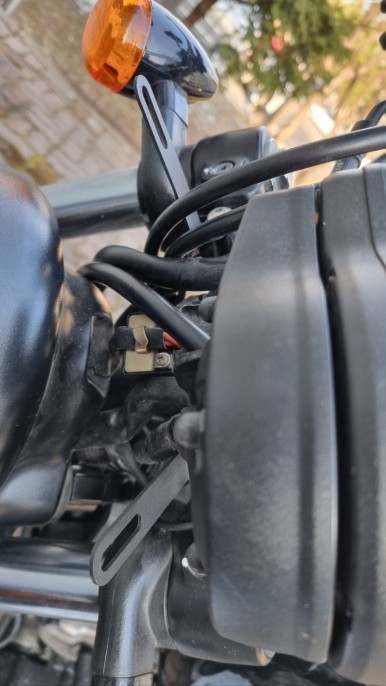

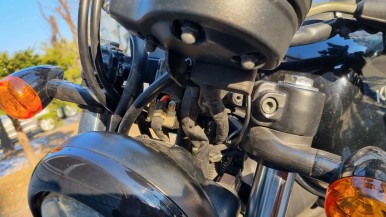

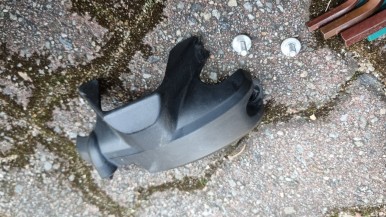

그 다음 계기판 바로 밑에 기존의 플라스틱 커버를 제거 후

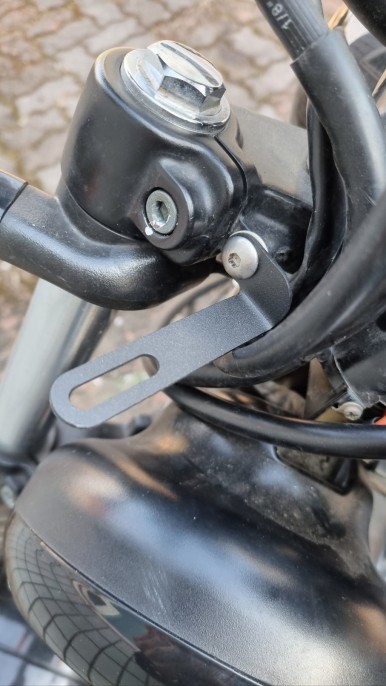

2번 지지대를 양쪽에 그림과 같이 삽입후 기존 볼트를 사용해서 다시

조여 주는데 두께가 얇아지는 관계로 볼트가 헛돌 수 있습니다.

(저는 플라스틱 O링을 하나 중간에 삽입을 했습니다.)



그다음 부터는 3번(5번볼트) 2번 1번 ...

역순으로 볼트를 체결해 주시면 되는데

제일 먼저 3번 체결 후 2번과 1번은 정확하게 들어 맞지 않습니다.

2번을 상하로 조금씩 휘어주면서 각을 맞추어 6번 볼트로 맞춰 주시면 됩니다.

모두 작업을 마치고 나면 6번 볼트,너트가 남게 되는데 여유분 같습니다.^^

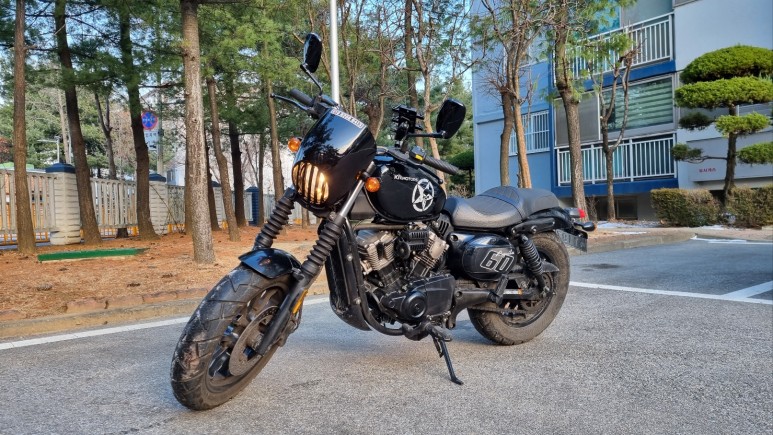

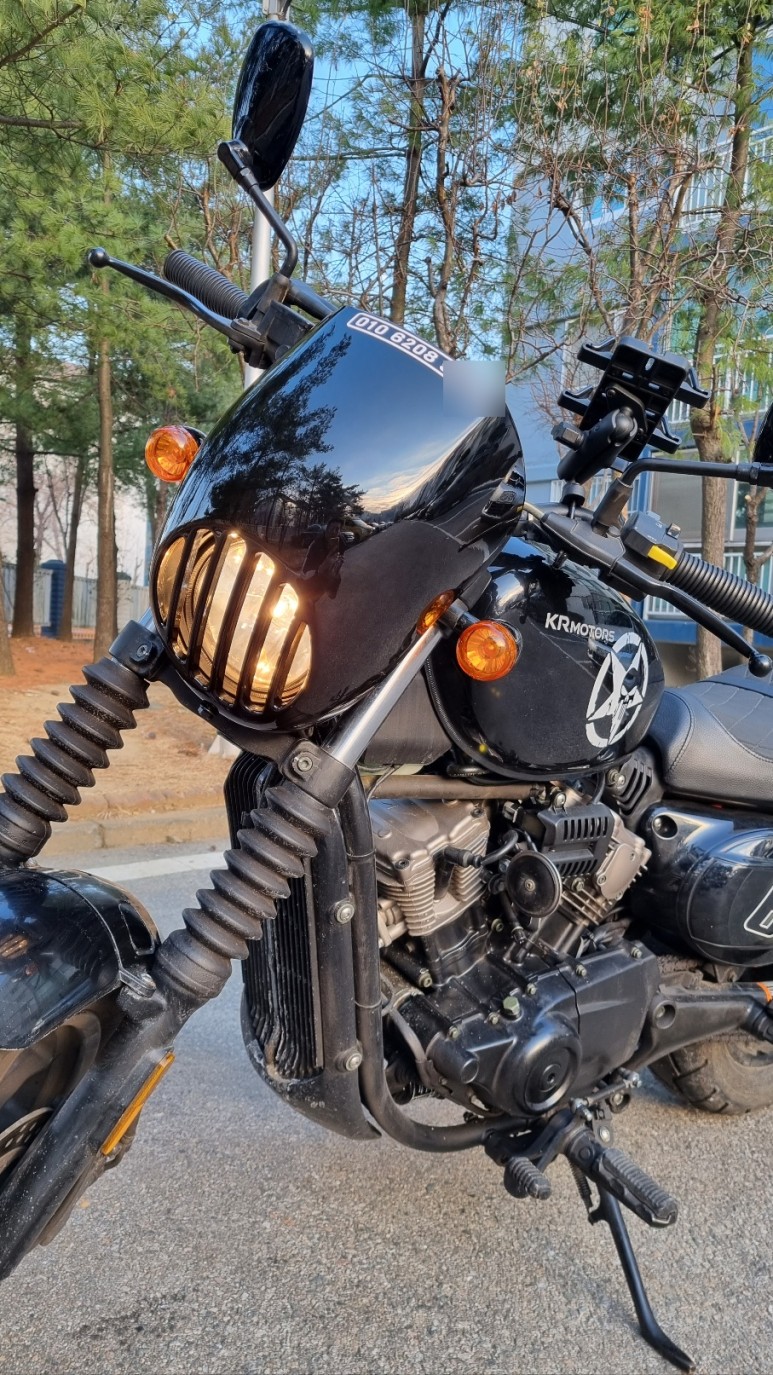

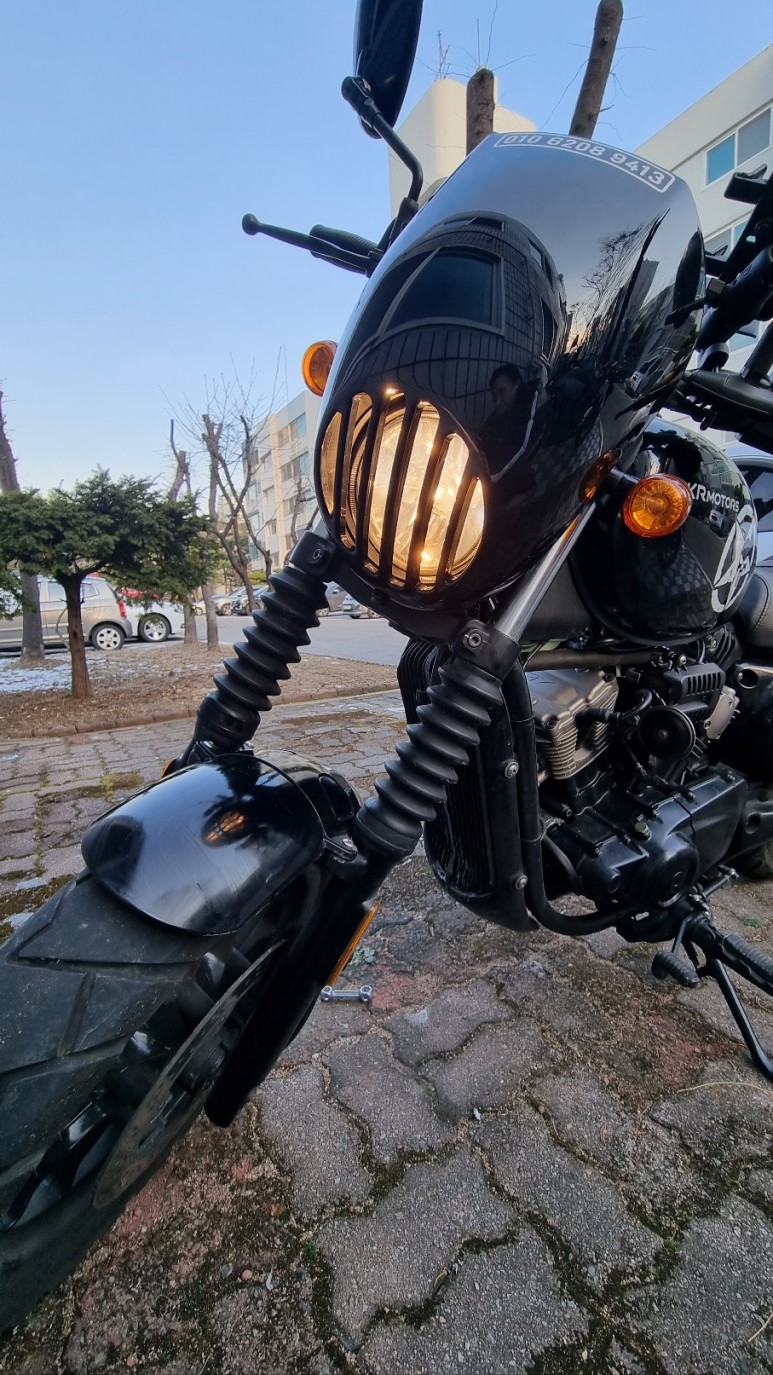

이렇게 완성된 헤드라이트 카울 장착기 입니다.^^

저같은 초보분들을 위해 도움이 될까해서 올려 드렸습니다.

마치고 나니 간지(?)가 나긴하네요...ㅎㅎ
